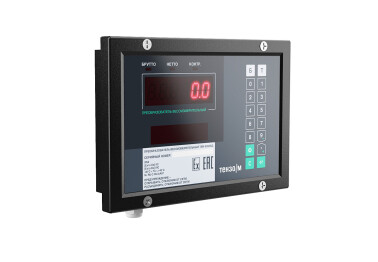

Весоизмерительный преобразователь ТВИ-003/05Д

Преобразователь ТВИ-003/05Д выполнен в едином корпусе из конструкционной стали и предназначен для применения в составе весоизмерительных систем или дозаторов, находящихся в опасных зонах или помещениях, в которых присутствуют взрывоопасные газы или горючая пыль. При этом сам преобразователь должен располагаться в безопасной зоне.

Преобразователь с выходными искробезопасными электрическими цепями «i» имеет уровень и вид взрывозащиты [Ex ia Ga] IIC и [Ех ia Da] IIIC.

Задать вопрос

РЭ (вер. 10.40ХХ) РЭ (вер. 16.05 рел.2 и выше) РЭ (вер. DD-427, DD-707, DD-727) Габаритные размеры

Описание

Технические характеристики

Схема размещения взрывозащищённого оборудования

Поддержка

Сертификаты

Описание

Преобразователь предназначен для применения в составе весоизмерительных систем или дозаторов и обеспечивает:

измерение веса в составе весоизмерительных систем;
отображение результатов измерения веса;
управление внешними исполнительными устройствами в составе дозаторов*;
обмен информацией с внешними устройствами по интерфейсам RS-232 и RS-485 или по аналоговому выходу.

* - дозатор должен устанавливаться в безопасной зоне.

Последовательный интерфейс (RS–232/RS–485) и аналоговый выход не могут быть установлены одновременно.

При обмене информацией по цифровому интерфейсу поддерживаются протоколы обмена «6.43», «Тензо-М» и «Modbus». Требуемый протокол обмена выбирается при установке режимов работы.

Соответствие стандартам

Весовой терминал соответствует требованиям ГОСТ 31610.0-2019 (IEC 60079-0:2017), ГОСТ 31610.11-2014 (IEC 60079-11:2011) и Техническому регламенту таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах». Сертификат №ЕАЭС RU C-RU.AA87.В.01319/24.

Технические характеристики

Маркировка взрывозащиты ТВИ-003/05Д	[Ex ia Ga] IIC и [Ех ia Da] IIIC устанавливается в безопасной зоне
Тип линии связи «ТВИ-003/05Д – датчик»	шестипроводная
Максимальная длина линии связи «ТВИ-003/05Д – датчик», м	100
Интерфейс для связи с внешними устройствами	RS-232, RS-485, аналоговый выход
Напряжение питания тензодатчиков, В	4.75... 5.25
Напряжение питания, В	220 +/-10%
Частота напряжения питания, Гц	50
Рабочий диапазон температур, °С	-30... +40
Степень защиты оболочки ТВИ-003/05Д по ГОСТ 14254-2015 (IEC 60529:2013)	IP65
Габаритные размеры ТВИ-003/05Д, мм	280х175х135

Производитель оставляет за собой право изменять технические характеристики с целью улучшения качества продукции без предварительного уведомления потребителя.

Схема размещения взрывозащищённого оборудования

Преобразователь располагается в безопасной зоне. Длина кабеля между терминалом и грузоприёмным устройством (датчиком/датчиками) не должна превышать сто метров.

Расположение терминала и датчика/датчиков в опасных зонах приведено на рисунках 1 и 2.

Рис. 1. Схема подключения ТВИ-003/05Д с цифровым последовательным интерфейсом

Рис. 2. Схема подключения ТВИ-003/05Д с аналоговым выходом

Поддержка

В комплекте с терминалом могут применяться серийно изготавливаемые тензорезисторные датчики производства «ТЕНЗО-М», имеющие соответствующее разрешение на применение.

Описание протокола обмена данными «Тензо-М»

Руководство по эксплуатации версия ПО 10.40ХХ

Руководство по эксплуатации версия ПО 16.05 рел.2 и выше

Руководство по эксплуатации версия ПО DD-427, DD-707, DD-727

Документация

Часто задаваемые вопросы (FAQ). Весовые терминалы
