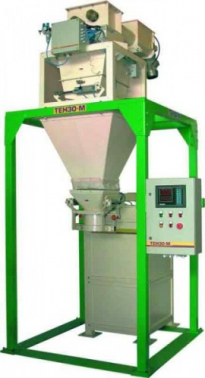

Гамма АКД-30... 130(П)-3(К,П)-Ш165_88-ПА-ЭВ
Описание
Назначение
Фасовка в открытые мешки до 50кг плохо сыпучих продуктов требующих уплотнения, таких, как мука, крахмал, сухое молоко и т.п.
Достоинства
Высокая точность фасовки обеспечивается благодаря применению системы ADS (Adaptive Dosing System) – адаптивного управления дозированием. Она обеспечивает высокую стабильность результатов фасовки во времени. Применение данной системы в контроллерах ТВ-011 позволяет минимизировать отклонения массы фасуемой дозы от заданного значения.
Высокие метрологические характеристики обеспечиваются благодаря использованию современных преобразователей-контроллеров и тензодатчиков «Тензо-М», превосходящих по качеству аналогичную продукцию лучших мировых производителей
Высокая надежность дозаторов «Тензо-М» обеспечивается за счет качественных компонентов. Например, для управления заслонками и зажимами мешков используются электро- и пневмопривода таких известных мировых брэндов, как Danfoss и Festo. Среди других производителей комплектующих – ABB, Weidmuller, Omron, Bauer
Широкий модельный ряд весодозирующей техники для различных отраслей промышленности достигнут благодаря использованию АКД — агрегатированного комплекса дозирования — системы стандартизованных элементов, из которых конструктивно состоят дозаторы. Несущие рамы, весовые бункера, секторные заслонки, мешкозажимы, подающие шнеки — эти и другие элементы были разработаны конструкторами «Тензо-М» для обеспечения легкости и удобства сборки различного дозирующего оборудования с заданными характеристиками и продуктом с заданными сыпучими свойствами.
Работа дозаторов проверяется на реальном продукте на специальном испытательном стенде
Описание работы
Дозатор приводится в рабочий режим и начинает работать циклически - независимо от наличия мешка на мешкозажиме происходит набор дозы в весовой бункер в режиме грубо/точно. После фиксации мешка на мешкозажиме, происходит разгрузка весового бункера, и продукт высыпается через подвесной конус в мешок. По окончанию разгрузки весового бункера, включается электропривод устройства вертикального уплотнения мешка. После закрытия разгрузочной заслонки, включается набор новой дозы. По истечению заданного времени, встрях мешка включается, разжимается мешкозажим, и мешок спадает на транспортер (дополнительное оборудование). Во время работы дозатора, на верхнем индикаторе весового преобразователя отражается текущий вес в весовом бункере, а на нижнем индикаторе отображается один из нескольких счетчиков, переключаемых по кольцу: количество отвесов, суммарный вес отдозированного продукта, производительность дозы т/ч и др.
Дозаторы «ГАММА» внесены в Государственный Реестр средств измерений РФ под № 20792-04.
Дозаторы «ГАММА» внесены в Госреестр средств измерения Р.Беларусь под № РБ 03 02 1421 05.
Технические характеристики
| Класс точности по ГОСТ 10223-97 |
0,5 |
| Наибольший предел дозирования (НПД), кг |
25; 50 |
| Наименьший предел дозирования (НмПД), кг |
7,5; 15 |
|
Питание электрическое в случае комплектации электроприводом заслонок |
220В/50Гц/5кВА 380В |
| Питание сжатым воздухом, МПа |
0,5-0,8 |
| Производительность, мешков/час |
до 300 |
| Габаритные размеры в упакованном виде (4 места), мм В х Ш х Д масса каждого места, кг |
бункер весовой с рамой - 1500 х 1060 х 1220, 250 кг |
| Диапазон рабочих температур, ºС без осушки воздуха с осушкой воздуха |
0… +40 |
Cтандартная комплектация
- весовой бункер на раме, две секторных заслонки с пневмоприводом, сдвоенный шнековый питатель, подвесной конус, зажим мешка с пневмоприводом, устройство вертикального уплотнения продукта в мешке
- шкаф управления с пускорегулирующей аппаратурой
- шкаф силовой
- шкаф пневматики
- весовой преобразователь-контроллер ТВ-011 (RS-232/485), нержавеющая сталь, IP65 по лицевой панели
- свидетельство о первичной поверке органами ГМС РФ
- Гарантия 18 мес.
Дополнительная комплектация
- тракт (весовой бункер, заслонки, сдвоенный шнековый питатель) из нержавеющей стали
- взрывозащищенное исполнение
- программное обеспечение для учета
- транспортер для мешков длинной L=4м
