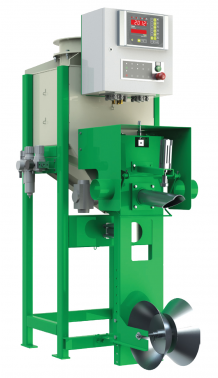

ДЕЛЬТА-50-1 исп. ДФК-А-А
Достоинства
Высокая точность фасовки обеспечивается благодаря применению системы ADS (Adaptive Dosing System) – адаптивного управления дозированием. Она обеспечивает высокую стабильность результатов фасовки во времени. Применение данной системы в контроллерах ТВ-011 позволяет минимизировать отклонения массы фасуемой дозы от заданного значения.
Высокие метрологические характеристики обеспечиваются благодаря использованию современных преобразователей-контроллеров и тензодатчиков «Тензо-М», превосходящих по качеству аналогичную продукцию лучших мировых производителей
Высокая надежность дозаторов «Тензо-М» обеспечивается за счет качественных компонентов. Например, для управления заслонками и зажимами мешков используются электро- и пневмопривода таких известных мировых брэндов, как Danfoss и Festo. Среди других производителей комплектующих – ABB, Weidmuller, Omron, Bauer
Широкий модельный ряд весодозирующей техники для различных отраслей промышленности достигнут благодаря использованию АКД — агрегатированного комплекса дозирования — системы стандартизованных элементов, из которых конструктивно состоят дозаторы. Несущие рамы, весовые бункера, секторные заслонки, мешкозажимы, подающие шнеки — эти и другие элементы были разработаны конструкторами «Тензо-М» для обеспечения легкости и удобства сборки различного дозирующего оборудования с заданными характеристиками и продуктом с заданными сыпучими свойствами.
Работа дозаторов проверяется на реальном продукте на специальном испытательном стенде.
Технические характеристики
| Параметр | Дельта-50-1 |
|---|---|
| Максимальная производительность*, мешков/мин | 4 |
|
Наибольший предел дозирования порции (НПД), кг |
50 |
|
Наименьший предел дозирования порции (НмПД), кг |
12 |
|
Дискретность отсчета, кг |
0.05 |
|
Класс точности по ГОСТ10223 |
1 |
|
Размер сложенного мешка (типовой цементный) высота/ширина/клапан**, см |
60/45/11, 60/45/13, 60/45/15 |
|
Зажим мешка |
пневматический |
|
Условия эксплуатации: |
|
| - температура окружающего воздуха, °C | +1 ... +40 |
| - температура окружающего воздуха при использовании осушенного сжатого воздуха, °C | -20 ... +40 |
| - относительная влажность воздуха при 25 ±2°C, до | 80 |
|
Электрическое питание пульта управления от сети переменного тока: |
|
| - напряжение, В | 230 ±10% |
| - частота, Гц | 49... 51 |
| - потребляемая мощность, не более, Вт | 100 |
|
Время прогрева до рабочего состояния, не более, мин |
10 |
|
Параметры сети пневматического питания: |
|
| - давление на входе блока подготовки воздуха, мПа | 0.6 – 0.8 |
| - расход воздуха, м3/мин, не более | 2 |
| - класс качества воздуха по ГОСТ 17433-80 | 9 |
|
Степень защиты пульта управления |
IP65 |
* – производительность зависит от условий эксплуатации дозатора и свойств продукта
** – в комплекте поставки три сменных патрубка под мешки с клапанами 11, 13 и 15 см
ВНИМАНИЕ: Подача цемента в дозатор должна производиться с избыточным давлением не более чем 0,3 МПа.
Производитель оставляет за собой право изменять технические характеристики с целью улучшения качества продукции без предварительного уведомления потребителя.
Описание работы
Алгоритм работы дозатора основан на циклическом дозировании разовых отвесов в мешок, который надевается на патрубок подачи продукта и фиксируется ручным мешкозажимом. Патрубок закреплён на тензодатчике. Нагнетание цемента производится аэрационным способом. Режим дозирования включает оператор после зажатия мешка мешкозажимом. Каждый цикл работы дозатора включает в себя следующие фазы:
- Оператор надевает мешок на патрубок мешкоприёмника и фиксирует его зажимом.
- По нажатии кнопки «ПУСК» происходит обнуление веса тары (мешка) и включается режим «ДОЗИРОВАНИЕ». Заслонка подачи открывается полностью, и продукт начинает поступать в мешок. По окончании заполнения мешка до заданной дозы заслонка подачи закрывается.
- После окончания дозирования происходит фиксация веса продукта в мешке, занесение результатов в память вторичного весового преобразователя–контроллера, и загорается подсветка индикации «ДОЗА НАБРАНА».
- Оператор расфиксирует мешкозажим и снимает готовый мешок с мешкоприёмника.
- После съёма мешка, цикл повторяется.
В процессе работы на индикаторе весового преобразователя выводится текущая масса продукта в мешке, а в памяти вторичного весового преобразователя фиксируется суммарный вес отдозированного продукта и общее количество расфасованных мешков.
Софт
Поддержка
Сертификаты
Свидетельство об утверждении типа средств измерений Российской Федерации
Сертификат об утверждении типа средств измерений Республики Беларусь
Сертификат о признании утверждения типа средств измерений Республики Казахстан
Сертификат соответствия ЕАЭС
Дозаторы весовые дискретного действия «Дельта» соответствуют требованиям Технического регламента Таможенного союза TP ТС 010/2011 «О безопасности машин и оборудования». ЕАЭС N RU Д-RU.РА08.В.69427/24.
